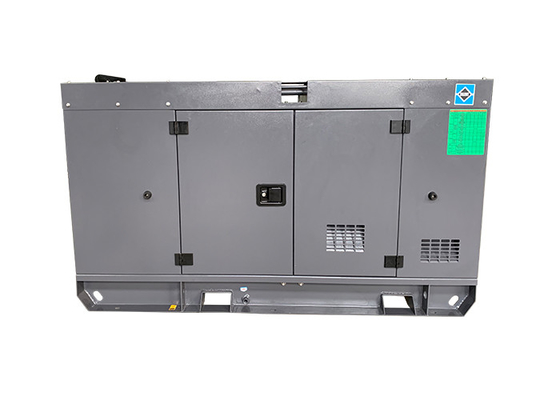

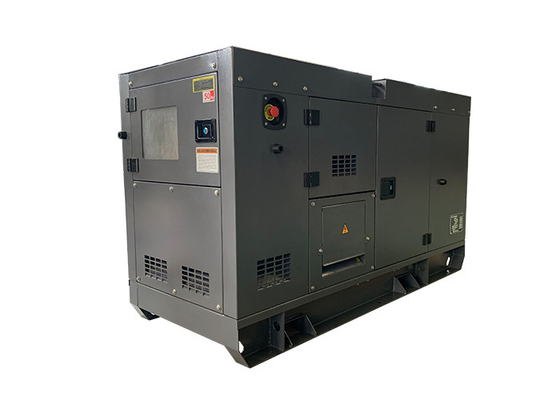

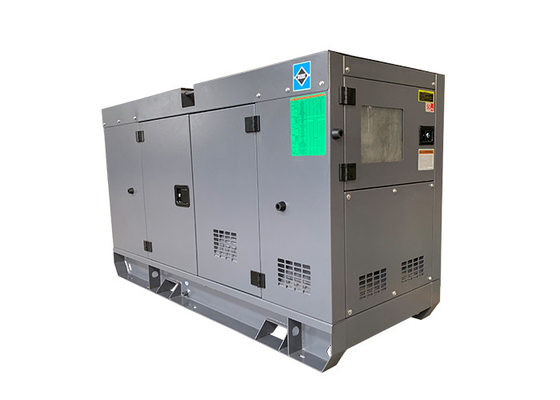

tipo silencioso geradores diesel de 20KW 25KVA de Cummins postos pela 4B3.9-G1

1. ESPECIFICAÇÕES DE GEN-SET

1,1

Ajuste o modelo

PF-DC28S

1,2

Prima em 50HZ, 40℃ ambiental

20KW 25KVA

1,3

Apoio em 50HZ, 40℃ ambiental

22KW 28KVA

1,4

Saída avaliado do Gen-grupo

220/380V 50Hz

1,5

Humidade relativa avaliado

≤ 60 %

1,6

Dimensão silenciosa (L×W×H)

2200×1000×1335mm

1,7

Peso

1080kg

1,8

Carga principal do consumo de combustível 100%

6.7L/h

1,9

Calor total irradiado a ambiental

9KW

1,10

Estrutura do Gen-grupo

O Gen-grupo adota a estrutura integrative, motor

é o reparo no quadro básico de aço de grande resistência,

anti instrumento da vibração entre

motor e quadro básico, ventilador de refrigeração

tenha o tampão de proteção, armário de controle

e interruptor instalado no Gen-grupo.

1,11

Sistema de controlo (opcional)

Painel de controle básico ou avançado

 painel de controle com função automaticamente start-up e a outra função.

2. ESPECIFICAÇÕES DO MOTOR

2,1

Tipo do motor

Cummins

2,2

Modelo do motor

4B3.9-G1

2,3

Regulador/classe

Mecânico/bonde

2,4

Cilindro NÃO.

4

2,5

Construção do motor

Linha

2,6

Teste padrão de pulverizador do combustível

Injeção direta da pinta

2,7

método start-up

24V, bonde

2,8

Aspiração

Natureza

2,9

Modo refrigerando

Radiador de refrigeração (encerre a água)

2,10

Furo e curso

102×120 milímetro

2,11

Relação de compressão

16.5:1

2,12

Deslocamento

3,9 litros

2,13

Poder principal do motor em 1500rpm

24KWm

2,14

Poder à espera do motor em 1500rpm

27KWm

2,15

Capacidade da bateria

100A/hr

2,16

Começar/temperatura mínima

4℃

2,17

Capacidade do óleo de lubrificação

9.0L

2,18

Capacidade do líquido refrigerante - radiador e motor (40℃)

28L

2,19

Temp da exaustão - prima da carga máxima

488℃

2,20

Fluxo do gás de exaustão - prima da carga máxima

906m 3/h

2,21

Pressão traseira de gás de exaustão máxima

76mmHg

2,22

Fluxo de ar - radiador (40℃ ambientais)

2,1 m 3/s

2,23

Cabeça do fã do empurrador (permissão) do canal 40℃

10mmH 2O

2,24

Entrada de ar - motor - prima da carga máxima

248m 3/h

2,25

Temp padrão da entrada de ar

25℃

2,26

Tipo do combustível

Diesel #0 (temperatura natural)

2,27

Sistema do filtro

Adote a lubrificação variável inteira

 lubrifique, filtro de combustível e filtro de ar

2,28

Sistema de exaustão

Adote a eficiência elevada industrial

 tubulação do silencioso e da ondinha

3. ESPECIFICAÇÕES DE ALTENATOR

3,1

Modelo do alternador

STAMFORD

3,2

Tipo do alternador

A.A. Síncrono

3,3

Tensão avaliado

220/380V

3,4

Frequência avaliado

50HZ

3,5

Velocidade avaliado

1500 RPM

3,6

Modo do regulamento de tensão

Auto

3,7

Regulamento de tensão do alternador

±0.5%

3,8

Modo emocionante

Auto sem escova que excita

3,9

Fator de poder

0,8 (retardamento)

3,10

Fase & fios

3 fios da fase 12

3,11

Moeda avaliado

39.7A

3,12

Eficiência

0,858

3,13

Classe da isolação

H

3,14

Classe da proteção

IP23

3,15

Única etapa da carga a NFPA110

100%

3,16

Padrões

IEC34-1

3,17

Temperatura ambiental máxima

40℃

3,18

Temperatura ambiental mínima

- 20℃

3,19

Altura máxima

1000m
